Cara Membaca Gambar Kerja Kontraktor: Panduan Pemilik Rumah

Banyak pemilik rumah merasa bingung saat pertama kali melihat dokumen teknis proyek pembangunan. Garis, simbol, ukuran, dan berbagai kode terlihat rumit. Padahal memahami cara membaca gambar kerja kontraktor membantu pemilik rumah mengawasi proyek dengan lebih percaya diri dan menghindari kesalahan mahal saat pembangunan berlangsung.

Dalam proyek rumah tinggal, gambar kerja menjadi bahasa utama antara arsitek, kontraktor, dan tim pelaksana di lapangan. Setiap ukuran ruang, posisi struktur, hingga jalur instalasi tercatat secara rinci di dalamnya. Tanpa pemahaman dasar mengenai dokumen ini, pemilik rumah sering kehilangan kontrol terhadap detail pembangunan.

Artikel ini membantu Anda memahami prinsip dasar membaca gambar kerja secara praktis. Dengan pemahaman tersebut, Anda dapat berdiskusi lebih efektif dengan arsitek maupun kontraktor sebelum proses pembangunan berjalan terlalu jauh.

pemilik rumah mempelajari cara membaca gambar kerja kontraktor sebelum pembangunan

Mengapa Pemilik Rumah Perlu Memahami Gambar Kerja

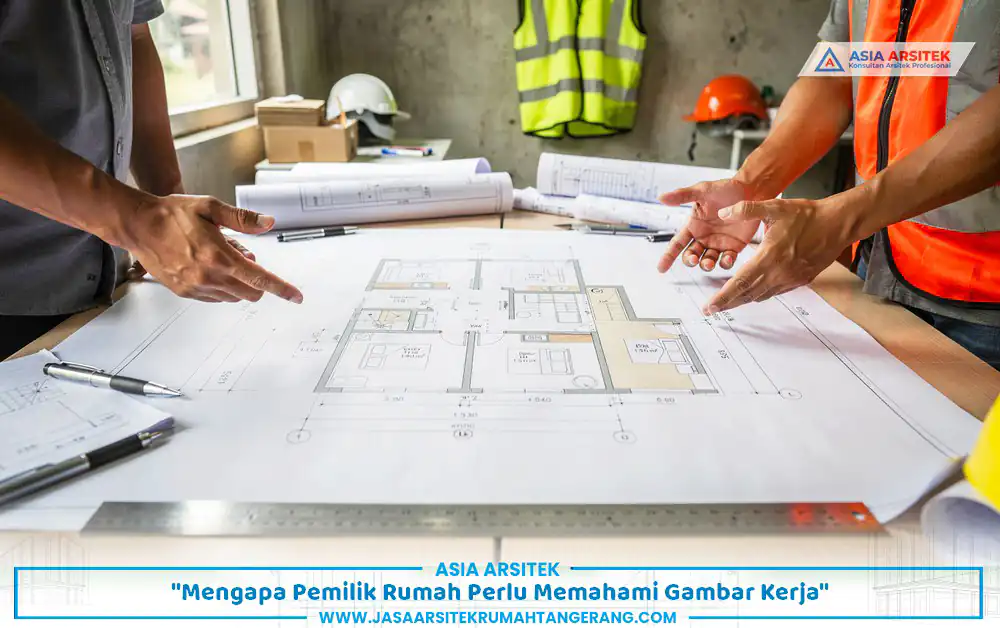

Pemilik rumah sering menganggap gambar kerja hanya penting bagi arsitek atau kontraktor. Padahal dokumen ini juga sangat penting bagi pihak pemilik karena menjadi referensi utama selama proses pembangunan berlangsung. Ketika pemilik rumah memahami isi gambar kerja, komunikasi dengan kontraktor menjadi jauh lebih jelas. Anda dapat memeriksa ukuran ruangan, posisi tangga, atau tinggi plafon sesuai rencana desain. Pemahaman ini membantu mencegah kesalahan konstruksi yang sering muncul akibat perbedaan interpretasi.

Dalam dunia arsitektur, gambar kerja berfungsi sebagai instruksi teknis yang menghubungkan konsep desain dengan proses pembangunan. Arsitek menerjemahkan ide desain menjadi sistem gambar yang dapat dipahami tukang, mandor, dan kontraktor di lapangan.

Perbedaan Gambar Konsep dan Gambar Kerja

perbedaan gambar konsep dan cara membaca gambar kerja dalam perencanaan rumah

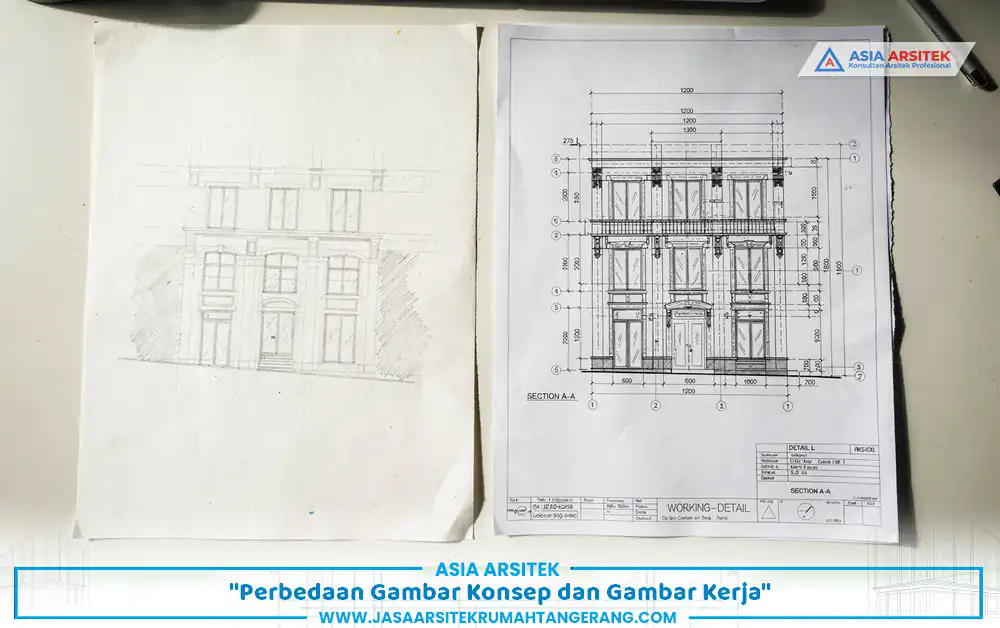

Pada tahap awal perencanaan rumah, arsitek biasanya menyusun gambar konsep. Gambar ini menunjukkan gambaran umum tata ruang, bentuk fasad, dan karakter desain rumah. Setelah konsep disetujui, tim arsitek menyusun gambar kerja secara lebih detail. Pada tahap ini setiap ukuran ditentukan dengan presisi. Ketebalan dinding, dimensi struktur, hingga detail sambungan konstruksi dijelaskan secara teknis.

Proses ini merupakan bagian penting dalam sistem desain arsitektur yang memastikan desain dapat diwujudkan secara aman dan efisien. Pemilik rumah sering baru menyadari pentingnya gambar kerja ketika proses pembangunan sudah berjalan. Padahal memahami dokumen ini sejak awal membantu Anda mengantisipasi potensi perubahan desain yang dapat meningkatkan biaya konstruksi.

Elemen Utama dalam Gambar Kerja Rumah

elemen denah dan potongan dalam cara membaca gambar kerja rumah

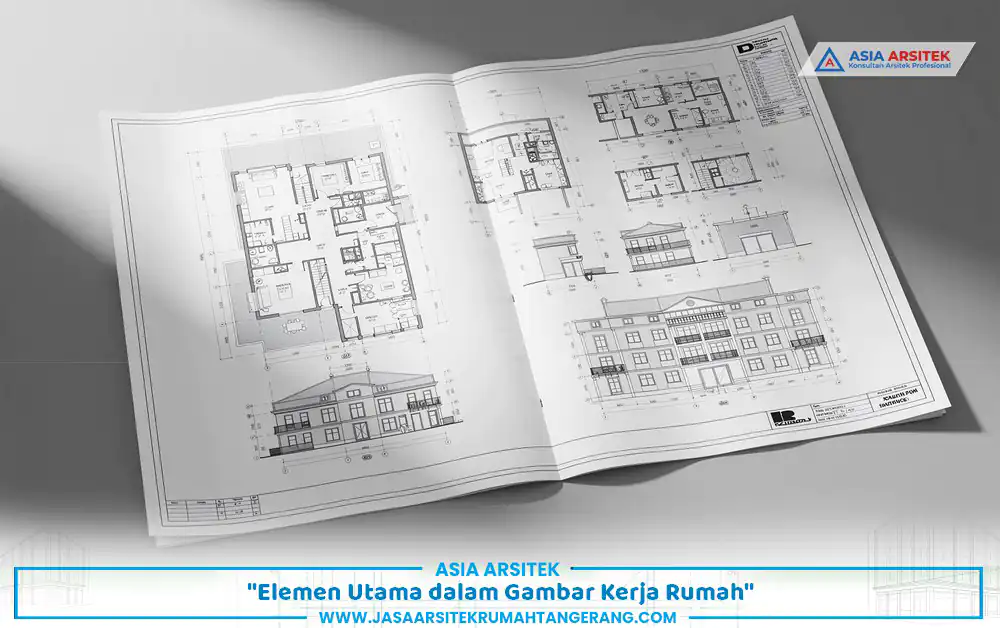

Setiap proyek rumah memiliki kumpulan gambar kerja yang cukup lengkap. Beberapa elemen utama selalu muncul dalam dokumen tersebut. Denah lantai menjadi gambar yang paling mudah dipahami. Denah memperlihatkan susunan ruangan jika dilihat dari atas. Anda dapat melihat posisi ruang tamu, kamar tidur, dapur, serta hubungan antar ruang secara jelas.

Selain denah, gambar tampak memperlihatkan wajah bangunan dari sisi luar. Tampak depan biasanya menampilkan karakter fasad rumah, komposisi jendela, serta proporsi tinggi bangunan. Gambar potongan memberikan gambaran bagian dalam rumah jika bangunan dipotong secara vertikal. Dari potongan ini Anda dapat melihat tinggi lantai, struktur atap, serta hubungan antar lantai pada rumah bertingkat.

Dalam dokumen konstruksi juga terdapat gambar struktur yang menjelaskan sistem konstruksi bangunan secara rinci. Gambar ini menunjukkan posisi pondasi, kolom, balok, dan elemen struktural lainnya. Pada tahap instalasi, arsitek dan insinyur juga menyertakan gambar sistem listrik dan plumbing. Sistem ini berkaitan dengan jaringan listrik, jalur air bersih, serta sistem plumbing yang mendukung kenyamanan rumah.

Memahami Skala dalam Gambar Bangunan

memahami skala sebagai bagian penting dalam cara membaca gambar kerja bangunan

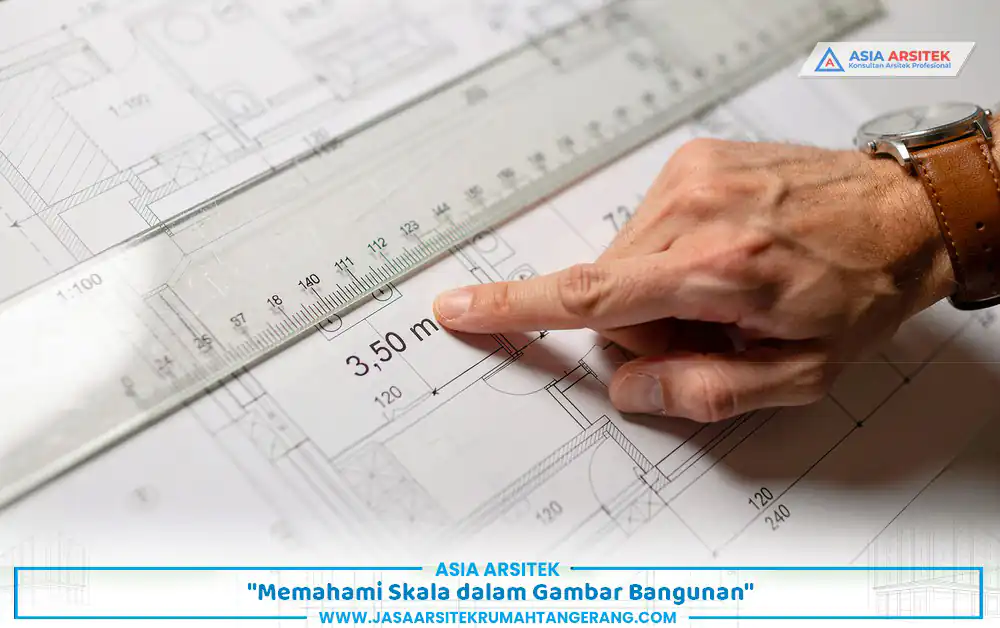

Salah satu aspek penting dalam membaca gambar kerja adalah memahami skala gambar. Skala menunjukkan perbandingan antara ukuran pada gambar dengan ukuran sebenarnya di lapangan. Misalnya skala 1:100 berarti setiap satu sentimeter pada gambar mewakili satu meter ukuran sebenarnya. Skala ini umum digunakan dalam gambar denah rumah.

Dalam gambar detail konstruksi, arsitek biasanya menggunakan skala lebih besar seperti 1:20 atau 1:10 agar detail sambungan material terlihat lebih jelas. Pemahaman skala sangat penting karena membantu pemilik rumah membaca dimensi ruang secara akurat sebelum proses pembangunan dimulai.

Simbol yang Sering Muncul pada Gambar Kerja

simbol pintu jendela dan instalasi dalam cara membaca gambar kerja kontraktor

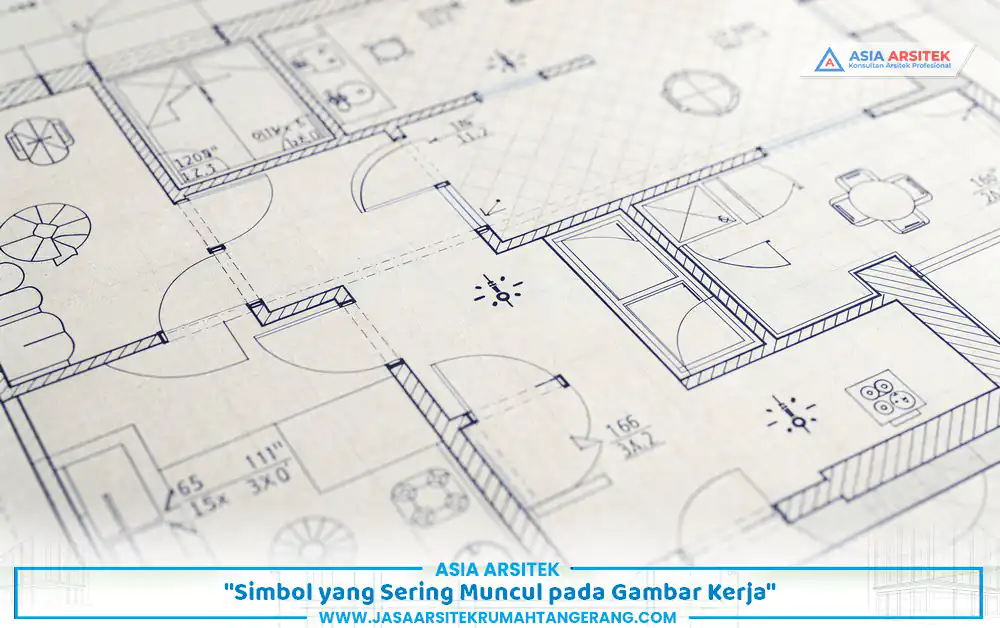

Gambar kerja menggunakan berbagai simbol teknis agar informasi dapat disampaikan secara ringkas dan konsisten. Simbol pintu biasanya digambarkan dengan garis lengkung yang menunjukkan arah bukaan. Jendela memiliki kode khusus yang mengacu pada tipe dan ukuran. Beberapa simbol lain menunjukkan jalur instalasi, titik lampu, atau posisi stop kontak.

Simbol ini mengikuti standar yang berkembang dalam praktik perancangan bangunan. Biasanya setiap set gambar kerja dilengkapi legenda yang menjelaskan arti simbol tersebut.

Kesalahan yang Sering Terjadi Karena Salah Membaca Gambar

kesalahan konstruksi akibat salah memahami cara membaca gambar kerja

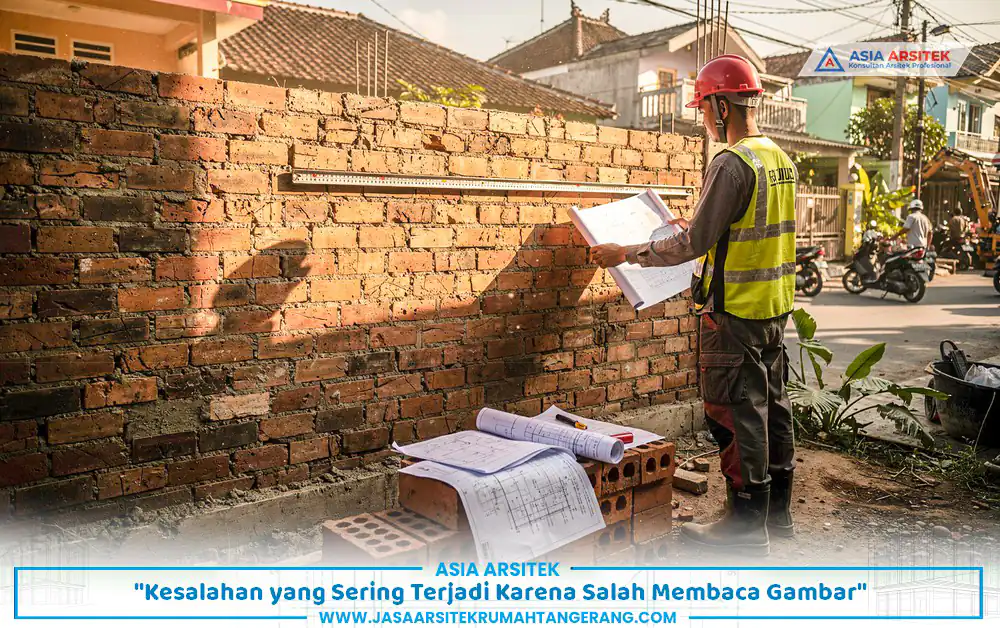

Banyak masalah konstruksi muncul akibat kesalahan membaca gambar kerja. Kesalahan ini sering terlihat sederhana namun berdampak besar pada hasil akhir bangunan. Salah satu kasus yang sering muncul adalah ukuran ruang yang terasa lebih sempit dibandingkan rencana awal. Hal ini biasanya terjadi karena pemilik rumah tidak memperhitungkan ketebalan dinding atau elemen struktur. Kesalahan lain muncul pada posisi tangga, bukaan pintu, atau jalur instalasi air. Tanpa koordinasi yang baik antara gambar desain dan pekerjaan lapangan, perubahan kecil dapat memicu biaya tambahan yang tidak sedikit.

Karena itu banyak pemilik rumah memilih bekerja sama dengan arsitek profesional di Tangerang agar proses desain hingga konstruksi berjalan lebih terkontrol.

Pentingnya Diskusi Teknis Sebelum Pembangunan

diskusi profesional mengenai cara membaca gambar kerja sebelum pembangunan rumah

Sebelum pembangunan dimulai, pemilik rumah sebaiknya meluangkan waktu untuk membahas gambar kerja bersama arsitek dan kontraktor. Diskusi ini membantu memastikan setiap detail desain benar-benar sesuai kebutuhan keluarga. Tim perencana biasanya menjelaskan ukuran ruang, sistem struktur, serta strategi pembangunan yang paling efisien untuk kondisi lahan.

Jika Anda ingin memahami lebih jauh tentang proses perencanaan rumah, berbagai artikel edukasi tersedia di halaman blog arsitektur rumah yang membahas banyak topik perencanaan hunian. Anda juga dapat melihat contoh proyek nyata melalui halaman portofolio desain rumah serta dokumentasi pembangunan di realisasi proyek. Referensi ini membantu Anda memahami bagaimana gambar kerja diterjemahkan menjadi bangunan yang nyata.

Kesimpulan

Memahami cara membaca gambar kerja kontraktor memberikan keuntungan besar bagi pemilik rumah. Anda dapat memantau proyek pembangunan dengan lebih jelas, menghindari kesalahan konstruksi, serta menjaga kualitas hasil akhir rumah. Walaupun dokumen ini terlihat teknis, pemahaman dasar mengenai denah, tampak, potongan, serta sistem struktur sudah cukup membantu Anda mengikuti proses pembangunan secara lebih aktif.

Jika Anda masih merasa kesulitan memahami dokumen teknis tersebut, tim profesional dapat membantu menjelaskan setiap detail gambar sebelum proyek dimulai. Apabila Anda sedang merencanakan pembangunan atau renovasi rumah di wilayah Tangerang dan sekitarnya, Anda dapat berdiskusi langsung dengan tim perencana melalui halaman konsultasi Asia Arsitek. Percakapan awal sering menjadi langkah penting untuk memastikan rumah yang Anda bangun benar-benar sesuai kebutuhan jangka panjang.

FAQ

Apakah pemilik rumah wajib memahami gambar kerja bangunan?

Pemilik rumah tidak harus memahami seluruh detail teknis seperti seorang arsitek. Namun pemahaman dasar mengenai denah, ukuran ruang, dan struktur bangunan sangat membantu saat mengawasi proses pembangunan.

Berapa banyak gambar kerja yang biasanya ada dalam proyek rumah?

Jumlahnya bervariasi tergantung kompleksitas rumah. Proyek rumah tinggal biasanya memiliki puluhan lembar gambar yang mencakup arsitektur, struktur, listrik, dan sistem utilitas.

Apakah kontraktor selalu mengikuti gambar kerja?

Kontraktor profesional menggunakan gambar kerja sebagai panduan utama pembangunan. Namun koordinasi dengan arsitek tetap diperlukan untuk memastikan semua detail terbangun sesuai rencana.

Kapan pemilik rumah sebaiknya mempelajari gambar kerja?

Waktu terbaik mempelajari gambar kerja adalah sebelum pembangunan dimulai. Pada tahap ini perubahan desain masih memungkinkan tanpa memicu biaya tambahan besar.

Apakah arsitek membantu menjelaskan gambar kerja kepada klien?

Arsitek profesional biasanya menjelaskan isi gambar kerja kepada klien secara detail. Penjelasan ini membantu pemilik rumah memahami setiap keputusan desain sebelum proyek masuk tahap konstruksi.
